TS-1688

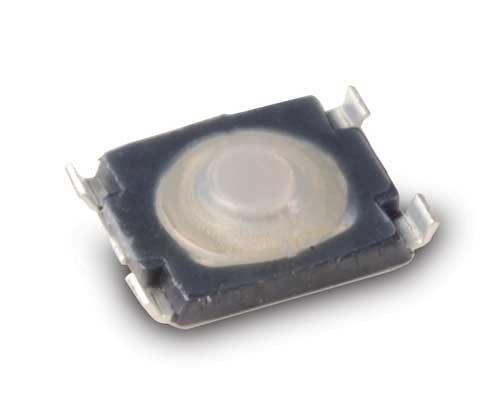

TS-1688 Series Nano-Miniature SMT Top Actuated

· Smallest footprint
· Smallest thickness with integrated actuator
· High number of cycles within the smallest packaging
· IP57


Typical Applications

Mobile Phones
Hearing Aids
MP3 accessories
Bluetooth headset

Specification
1.FUNCTION: momentary action
2.CONTACT ARRANGEMENT: 1 make contact = SPST, N.O.
3.TERMINALS: J lead type for SMT

Mechanical
1.OPERATING LIFE: 300,000 cycles

Electrical
1.MAXIMUM POWER: 0.5 VA
2.MAXIMUM VOLTAGE: 32 VDC
3.MINIMUM VOLTAGE: 20mV
4.MAXIMUM CURRENT DC: 50 mA
5.MINIMUM CURRENT DC: 1 mA
6.DIELECTRIC STRENGTH: >250 Vrms (1mn)
7.CONTACT RESISTANCE: <300 mΩ
8.INSULATION RESISTANCE: >50 MΩ
9.BOUNCE TIME: <6 ms

Environmental
1.OPERATING TEMPERATURE: -40°C to 85°C
2.STORAGE TEMPERATURE: -55°C (10 days)
+85°C (4 days)

Process
1.SOLDERING: This component is suited to the following methods:
– Infrared Reflow Soldering in accordance with IEC61760-1

Packaging
1.In reels of 4,000 pieces.
Dimensions of reels according to EIA 481B
External diameter 180 mm

TS-1688系列纳米微型SMT顶驱
·最小占地面积
·带集成执行器的最小厚度
·最小包装内的高循环数
·防护等级57
典型应用
移动电话
助听器
MP3配件
蓝牙耳机
规范
1.功能：瞬时动作
2.触点排列：1闭合触点=SPST，N.O.
3.端子：SMT用J型引线
机械
1.使用寿命：300000周期
电气
1.最大功率：0.5 VA
2.最大电压：32 Vdc
3.最小电压：20mV
4.最大直流电流：50 mA
5.最小电流dc:1 mA
6.介电强度：>250 Vrms（1mn）
7.接触电阻：<300 MΩ
8.绝缘电阻：>50 MΩ
9.弹跳时间：<6 ms
环境的
1.工作温度：-40°C至85°C
2.储存温度：-55°C（10天）
+85°C（4天）
过程
1.焊接：该组件适用于以下方法：
-符合IEC61760-1的红外回流焊
包装
1.4000卷。
根据EIA 481B的卷筒尺寸
外径180 mm
