PS168

规格参数 specification

外形尺寸：27.2*17.8*11	电气规格：5A 250VAC  80A 250V	接触电阻(CR)：≤50mΩ
机械寿命：100,000	电气寿命：6,000	绝缘电阻(IR)：≥100MΩ DC500V
耐压强度(WV)：AC2000V 1 minute	操作温度：-25℃~+65℃	储存湿度：<85% RH
操作力：500±200gf；700±250gf.

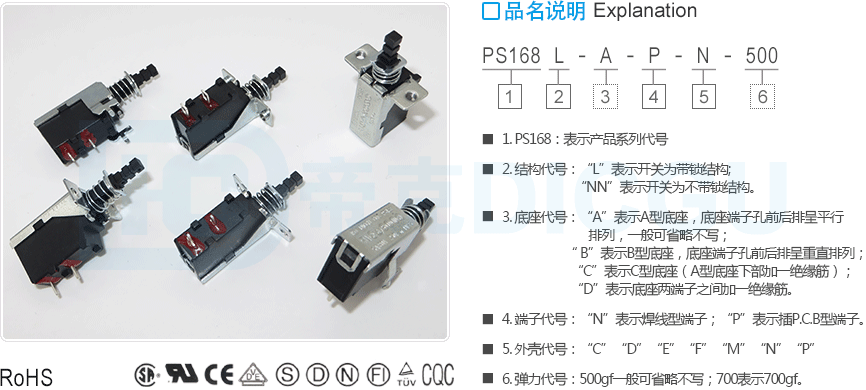

编号规则：
1. PS168:表示产品系列代号
2. 结构代号：“L”表示开关为带锁结构; “NN”表示开关为不带锁结构。

3. 底座代号：“A”表示A型底座，底座端子孔前后排呈平行排列，一般可省略不写；“B”表示B型底座，底座端子孔前后排呈重直排列；“C”表示C型底座（A型底座下部加一绝缘筋）；“D”表示底座两端子之间加一绝缘筋。

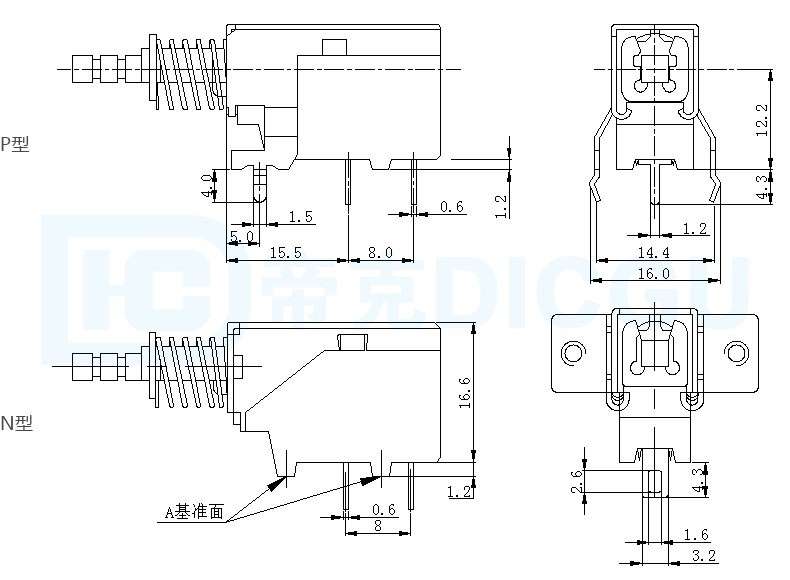

4. 端子代号：“N”表示焊线型端子；“P”表示插P.C.B型端子。

5.外壳代号：
“C”表示外壳两安装孔为φ3.2之光孔，孔距为20mm，外沿25.9mm，一般可省略不写；
“D”表示外壳两安装孔为φ3.2之光孔，孔距为25mm，外沿30.4mm；
“E”表示外壳两安装孔为φ3.2之光孔，孔距为20mm，外沿25mm；
“F”表示外壳两安装孔为M3之螺纹孔，孔距为20mm，外沿25mm；
“M”表示外壳两安装孔为M3之螺纹孔，孔距为20mm，外沿25.9mm；
“N”表示外壳两安装孔为M3之螺纹孔，孔距为25mm，外沿30.4mm；
“P”表示外壳两安装为插板P型。

6. 弹力代号：500gf一般可省略不写；700表示700gf。
