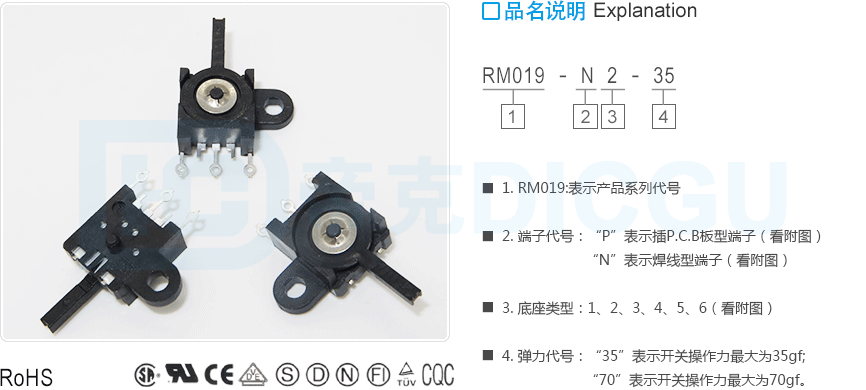

RM019

规格参数 specification

外形尺寸： 12.4 X 11 X 5.8	电气规格：DC12V 0.1A	接触电阻(CR)：≤100mΩ
机械寿命：50,000	电气寿命：50,000	绝缘电阻(IR)：≥100MΩ DC250V
耐压强度(WV)：AC250V 1 minute	操作温度：-25℃~+80℃	储存湿度：<85% RH
操作力：35gf max；70gf max.

端子类型 Terminal Forms

端子代号：“P”表示插P.C.B板型端子，端子外露部分如下图所示；“N”表示焊线型端子，端子外露部分如下图所示：

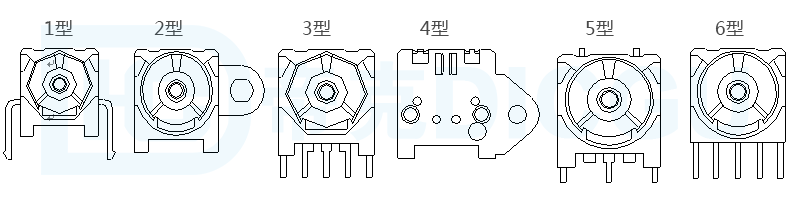

底座类型 The base type

底座类型：
“1”表示底座两边有定位脚、无定位孔、背面无定位柱，如图（一）所示；
“2”表示底座两边无定位脚、正面右边有定位孔、背面有一个定位柱，如图（二）所示；
“3”表示底座两边无定位脚、无定位孔，背面无定位柱，前面有5个端子，如图（三）所示；
“4”表示底座两边无定位脚、正面左边有定位孔、背面有两个定位柱，如图（四）所示；
“5”表示底座两边无定位脚、无定位孔、背面无定位柱，前面有3个端子，后面有2个端子，如图（五）所示；
“6”表示底座两边无定位脚、无定位孔、背面无定位柱、端子方向两凸出塑胶部分切除，前面有5个端子，后面无端子，如图（六）所示
